Ausgangstrafos.
Output transformers.
Transfos de sortie.


Alle Preise gelten - wenn nicht anders angegeben - je Stück und zzgl. auftragsbezogener Versandkosten
All prices are per piece if not indicated otherwise plus shipping.
Tous les prix sont par pièce si non pas indiqué autrefois plus frais de port.


      Ausgangstrafos Output transformers Transfos de sortie





      Hier finden Sie
  • Neuware aus laufender Fertigung für Hobbyprojekte und Reparaturen
  • Hochwertige Trafos in Kleinserie, anpassbar auch an Ihre Bedürfnisse
  • Trafos für diverse "Jogi-Projekte"
  • NOS und Ausbauware
  • Zwischenübertrager und induktive Lautstärkesteller
  • Trafozubehör: Hauben mit und ohne Montagefuß

 Here we offer
  • New production OPTs, made in Germany
  • Very high quality OPTs made in small series and also on demand according to your specs
  • various OPTs designed for Projects of "Jogis Roehrenbude"
  • Interstage and inductive volume control transformers
  • NOS and used OPTs
  • Transformer covers with and without feet.
 Ici vous trouvez
  • Transfos de sortie, production courante Allemande
  • Transfos de sortie fabrication artisanale, aussi d´apès vos besoins
  • Transfos pour plusieurs projets de "Jogis Roehrenbude"
  • Transfos surplus et occasion
  • Transfos de liaison inter-étage
  • Accessoirs: capots pour transfos



      Neuware Ausgangstrafos aus laufender Produktion OPTs from current German production Transfos de sortie, production courante.
Fabriqué en Allemagne

    Best.-Nr. Artikel part description déscription Euro exkl. MWSt. Euro inkl. MWSt.

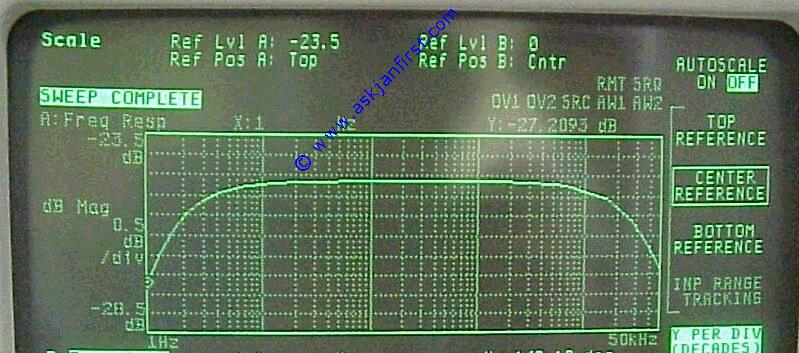

      Wir haben nun beispielhaft für ATRA0211, ATRA0238, ATRA0247 und ATRA0288 unseren ATRA0238 mal sehr ausführlich gemessen.
Eintakter messen ist nicht sooo einfach.
Für möglichst realistische Betrachtung haben wir einen kompletten, echten Röhrenverstärker drumherum gebaut und über diesen komplett gemessen.
Die Bandbreite eines Verstärkers ist weit, weit höher als die des Übertragers so dass deren Einfluss hier vernachlässigt werden kann.
Auf der anderen Seite kann so der Trafo mit realistischer Vormagnetisierung und auch bei Nennleistung gemessen werden und nicht nur bei
irgendeinem fiktivem Arbeitspunkt den ein Networkanalyser vorgibt.
Dies ist insb. der nichtlinearen Magnetisierung von Eisen geschuldet. Alle weiteren Infos finden Sie in diesem PDF.
We get a lot of questions about the frequency behaviour, the "sonic" quality etc. of our transformers. Exemplary we have built a little amp around one of our ATRA0238 and measured this carefully. You will find the results and some interpretation here Ici vous trouvez une fiche PDF avec les résultats exemplaires de mesure de notre ATRA0238 dans une configuration normale.
Cela donne des reponses a ceux qui nous avons posés des questions regardant les courbes de fréquence, de la sonalité etc.









    ATRA0247 Diese Artikelnummer wird ersetzt durch die Weiterentwicklung ATRA0288. Diesen finden Sie einige Zeilen weiter unten. This item number is obsolete. The product has been replaced by the optimised design of ATRA0288, see some lines below this one for details. Cet article était remplacé par l´article ATRA0288 a trouver quelques lignes dessous de ce tableau.
ATRA0427 Ausgangstrafo für 2* EL 84 etc. im Gegentakt.
Ca. 10 W. Wir haben eine alte Telefunkenbauvorschrift auf modernes, hochwertiges Kernblech umgerechnet. Dieser Trafo ist hoch verschachtelt und bietet ein hervorragendes Preis-Leistungsverhältnis.
Primär 9kOhm
Damit die Gitarrenfreunde ihn auch verwenden können, haben wir sekundär sowohl 4 und 8 , als auch 16 Ohm vorgesehen.
Kerngröße: EI78

Dazubestellbares Zubehör:
Hauben: TRAZ02 (mit Fuß) und TRAZ13 (ohne Fuß), s.u..

Der Trafo wird nun mit lose beiliegendem Haltebügel (zu verwenden, falls der Trafo im Gerät stehend montiert werden soll) in hochwertiger, sehr ansprechender 2k-schwarz glänzender Lackierung geliefert.
Daher ist die Montage liegend offen mit Haube ohne jede optische Nachbehandlung möglich.

Ein Kunde hat sich die Mühe gemacht diesen Trafo in seinem Verstärker mal kräftig durchzumessen, hier finden Sie seine Ergebnisse.
High quality low price PP OPT for 10 W and 2* EL 84 or 6V6 etc. This transformer has been made according to an old Telefunken design redesigned to modern core materials.
Pirmary: 9kOhms Raa
Secondary 4-8 and 16 Ohms.  Coresize: EI 78

Accessories (not included)
Covers: TRAZ02 (with foot) and TRAZ13 (without foot). See below for details


A (happy) customer of us took the time to measure his amp with our trannies. Here are the results.
Transfo PP pour 2* EL84; 6V6GT etc.
Haute qualité. prim 9kOhm Raa Sec: 0-4-8-16 Ohms.
Tôles EI 78,

Accessoirs ( à commander separatement si désiré):
Capots: TRAZ02 (avec patte) et TRAZ13 (sans patte) ci-dessous

Un client satisfié a mesuré son ampli avec nos transfos. Ici sont les résultats.
43,50 51,77
  ATRA0121 Ausgangstrafo für kleine Leistungen.
Prim 8 und 10 kOhm, 15-20mA max DC-Belastung, ASek. 4 und 8 Ohm.
Für D- /K-Röhren zur Reparatur von Batterieradios, für Kopfhörerverstärker,
für Verstärker kleiner Leistung und auch als Step-up Zwischenübertrager, ü = 33-50. Auf vielfachen Wunsch haben wir diesen Trafo in Auftrag gegeben.
Schlüsse in Batterieübertragern sind interessanterweise garnicht so selten, daher ist es gut, dass es nun Ersatz gibt.
Dies ist ein sehr universeller Trafo, passt für etliche Röhren.
Ein netter Kunde hat tatsächlich an die zehn Versuchsschaltungen mit verschiedensten Röhren aufgebaut und uns mit seinen Ergebnisssen zur Verfügung gestellt.
Wir haben diese hier für Sie online gestellt.
Neufertigung, made in Germany.
High quality low price SE OPT for approx 1 W. Use with battery tubes, for headphone and low power amps or as stepup ( 1:33 to 1:50) Max bias 20mA, impedance primary 8 and 10kOhms, sec. 4 and 8 ohms.
This is an extremely versatile transformer, a customer of us was so kind and eager, he built about ten different amps using all sorts of tubes and this amplifier.
And he is so kind to share his results with us. Like all our transformers this is a high quality current production part proudly made in Germany.
Transfo de sortie pour les postes à piles, petite puissance, amplis pour casques etc.
Magnetisation max. 20mA, Impédance prim: 8 et 10kOhm, sec 4 et 8 Ohm.
Un client très gentil a essayé environ dix tubes differents avec ce transfo. Ici sont les résultats. Production courante Allemande de haute qualité
23,70 28,20
  ATRA0211 Ausgangstrafo, SE / Eintakt für EL 84, Prim.: 5,2 kOhm, sek: 4, 8 und 16 Ohm.
Modifizierte Telefunkenbauvorschrift auf EI-78er Kern.

Dies ist unser preiswertester Ausgangstrafo aus Neufertigung.

Prima geeignet für kleine Gitarren- und Selbstbaulverstärker, z.B. als "Soundcard-Booster" sowie als Ersatzteil im Röhrenradio.
Maximaler Ruhestrom: 60 mA.
Dank großer Stückzahlen können wir diesen Trafo  günstig anbieten.
Trotz des Preises hat er einen anständigen Frequenzgang.
Der Trafo ist hochwertig schwarz-glänzend 2K-lackiert.
Frank hat sich eingehend mit diesem Trafo beschäftigt, hier der Link zu seinen Ergebnissen.

Anschlussbelegung:
Oben: 0-5,2 kOhm primär, der mittlere Stützpunkt ist KEIN Anschluss.
Unten: Sekundär Pin10-13-16-18: 0-4-8-16 Ohm.

Dazubestellbares Zubehör:
Hauben: TRAZ02 (mit Fuß) und TRAZ13 (ohne Fuß), Details s.u.

Our cheapest new production output transformer, made according to a modified Telefunken design.
Core EI 78.
Very nice transformer for hobby projects, as replacement in tube radios and for DIY guitar amps.

Tthis transformer is made from high quality materials.

Max bias: 60 mA DC
5,2 kOhm primary, 4-8-16 Ohm secondary.
Primarily intended for EL 84 but will fit other tubes with about similar Ra demands as well.

Pinout:
Top: primary: 0-5,2 kOhm
Bottom: secondary Pin10-13-16-18: 0-4-8-16 Ohm

Accessories (not included)
Covers: TRAZ02 (with foot) and TRAZ13 (without foot). Fro details see below.


Transfo SE production courante le plus économique.

D´aprés un design de Telefunken.
Tôles EI 78.
Primaire 5,2 kOhm
Secondaire 4, 8 et 16 Ohm.

Contacts a soudre. Le transfo idéal pour les petits amplificateurs et comme pièce de rechange.
Magnetisation maximale: 60 mA

Liaison:
Dessus: primaire 0-5,2 kOhm
Dessous: secondaire broche no 10-13-16-18: 0-4-8-16 Ohm

Accessoirs ( à commander separatement si désiré):
Capots: TRAZ02 (avec patte) et TRAZ13 (sans patte) Détails ci-dessous.

31,20
37,13


Pinout

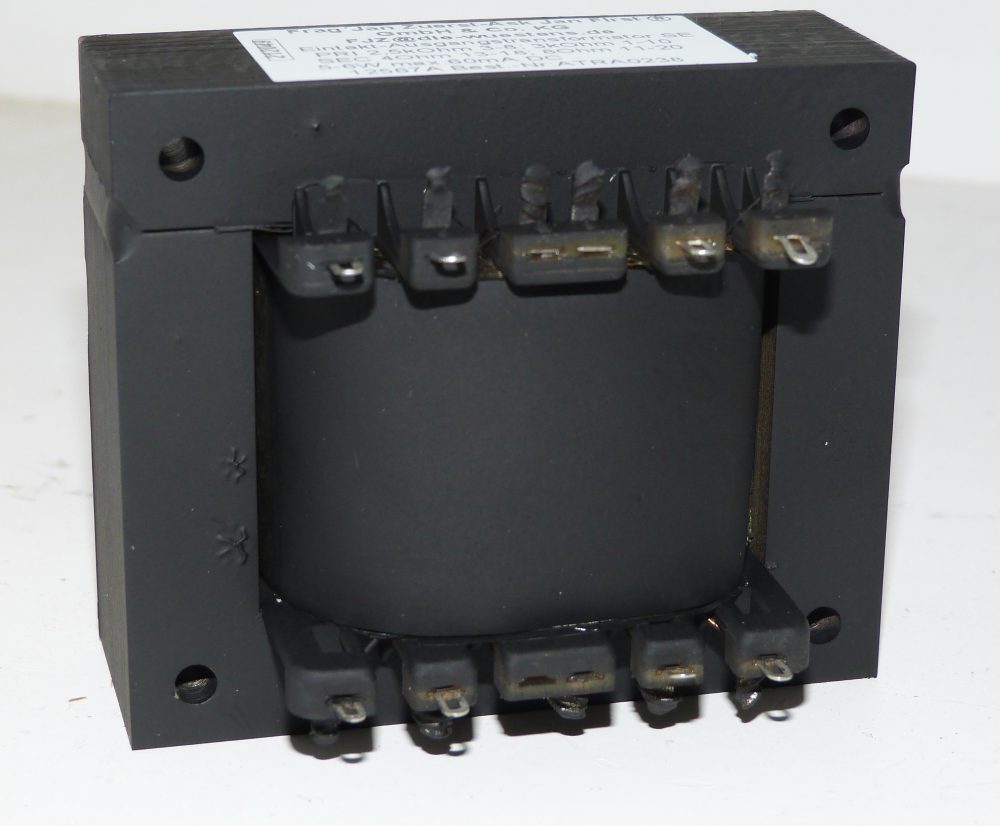

ATRA0238 Ausgangstrafo, SE / Eintakt für Trioden, 2A3, AD1, 6S45P etc. prim.: 2,5 und 3 kOhm, sek: 4 und 8 Ohm.
Deutsche Fertigung.

Die Wicklungen sind hoch verschachtelt, vakuumgetränkt, hochwertig lackiert und ofengetrocknet.

Dieser Trafo  ist erste Wahl für alle, die mit Trioden bauen möchten, ohne gleich in sehr große Trafos zu investieren. Ruhestrom max. 70 mA. Ein Kundenfeedback gibt es hier.


Kernmaß EI84.

Dieser Trafo kann als Triodenoption mit dem EL84-Compact von loetstelle.net verwendet werden.

Dazubestellbares Zubehör:
Hauben: TRAZ03 (mit Fuß) und TRAZ14 (ohne Fuß) Details dazu s.u.




SE transformer for triodes such as 2A3, AD1 etc and many other tubes.
Primary 2,5 kOhm and 3 kOhm, secondary 4 and 8 ohms.

Made in Germany.

Core size EI 84
Vacuum-impregnated, enamel coated and  oven-dried.

max DC  bias: 70 mA yields in approx 6 W.

This transformer can be used with the EL84-compact project of loetstelle.net in triode mode.

Accessories (not included)
Covers: TRAZ03 (with foot) and TRAZ14 (without foot). See below for details.
Transfo pour triodes comme AD1, 2A3 .

Impédance primaire: 2,5 et 3 kOhm.
Imp. Secondaire 4 et 8 Ohm,
Puissance 6 W,
Magnétisation max 70 mA

Tôles EI 84.

Fabrication Allemande.

Ce transformateur peut être utilisé en mode triode avec le projet "EL84 compact de loetstelle.net

Tôles dim. EI84.
Accessoirs ( à commander separatement si désiré):
Capots: TRAZ03 (avec patte) et TRAZ14 (sans patte), détails ci-dessous
49,70 59,14


FW201
Fußwinkel: zwei Stück mit Schrauben
Foot brackets, 2pcs with screws
Pieds, 2pcs avec des vis
0,60
0,70


SH201
Satz: vier Schrauben M4 lang mit Muttern f. liegende Montage
Set of four long M4 screws for horizontal mount
Set de quatres vis pour montage horizontale
0,40
0,48
Pinout   ATRA0288 Ausgangstrafo, SE / Eintakt für EL 84, ECL 86, EL 41 , 6V6 etc. prim.: 4 und 5,2 kOhm, sek: 4 und 8 Ohm.

Hochwertige Kernbleche auf einem EI-84er Kern.

Anschlüße sind als Lötösen am Spulenkörper ausgeführt. Ausführung getränkt und ofengetrocknet.

Bei Anschluß eines Lautsprechers mit 8 Ohm an den 4 Ohm- Ausgang läßt sich die 4 kOhm-Primärwicklung problemlos und uneingeschränkt für ECL 82, ECL 86, EL 95 sowie eine Vielzahl weiterer Endröhren mit Lastwiderständen von 7-9 kOhm verwenden.

Bei Anschluß eines 4Ohm-Lautsprechers am 8-Ohm Sekundäranschluß sinkt die Primärimpedanz und es kann mit Endröhren experimentiert werden, die niedriger Lastwiderstände erfordern, 2-3 kOhm, z.B. EL 36 oder diverse Trioden.
Maximaler Ruhestrom: 60 mA.

Dieser Trafo wird empfohlen für den EL84-Compact von loetstelle.net im Pentodenmodus

Frank hat sich eingehend mit diesem Trafo beschäftigt, hier der Link zu seinen Ergebnissen.

Dazubestellbares Zubehör:
Hauben: TRAZ03 (mit Fuß) und TRAZ14 (ohne Fuß), s.u.
SE transformer for EL 84 and many other tubes.

Prim 4 kOhm and 5,2 kOhm.
Sec: 4 and 8 ohms.

Made in Germany with high quality laminations.

Core: EI84

Impregnated and oven-dried.

Max DC bias: 60 mA, solder lugs as contacts.

Accessories (not included)
Covers: TRAZ03 (with foot) and TRAZ14 (without foot), see below.

This transformer can be used with the EL84-compact project of loetstelle.net in pentode mode.

Accessories (not included)
Covers: TRAZ03 (with foot) and TRAZ14 (without foot).
Transfo SE pour les EL84, 6BQ5, 6V6 etc.

Prim: 4 et 5,2kOhm
Sec: 4 et 8 Ohm

Fabrication Allemande, haute qualité.

Tôles EI 84, impregné et seché au four.

Magnétisation max: 60mA CD

Accessoirs ( à commander separatement si désiré):
Capots: TRAZ03 (avec patte) et TRAZ14 (sans patte), détails ci-dessous.


Ce transformateur peut être utilisé en mode pentode avec le projet "EL84 compact de loetstelle.net

Accessoirs ( à commander separatement si désiré):
Capots: TRAZ03 (avec patte) et TRAZ14 (sans patte)
49,00 58,31


FW201
Fußwinkel: zwei Stück mit Schrauben
Foot brackets, 2pcs with screws
Pieds, 2pcs avec des vis
0,60
0,70


SH201
Satz: vier Schrauben M4 lang mit Muttern f. liegende Montage
Set of four long M4 screws for horizontal mount
Set de quatres vis pour montage horizontale
0,40
0,48








  ATH26 Ausgangstrafo für Jogis Kopfhörerverstärker.Kerngröße EI 54. Dieser Trafo hat eine Primärimpedanz ausgelegt für den Betrieb mit zwei parallelgeschalteten Systemen einer ECC 82. Sekundär 2*32 Ohm für den Betrieb der meisten Kopfhörer. SE OPT for Jogi´s headphone amp using two parallel systems of a 12 AU 7 as power tube.  Secondary: 2*32 Ohms. Fits most headphones. Transfo d Sortie pour les amplis de casque avec les deux systèmes d´un ECC 82 en parallel. Secondaire: 32+32 Ohms pour la plupart de casques. 63,90 76,04

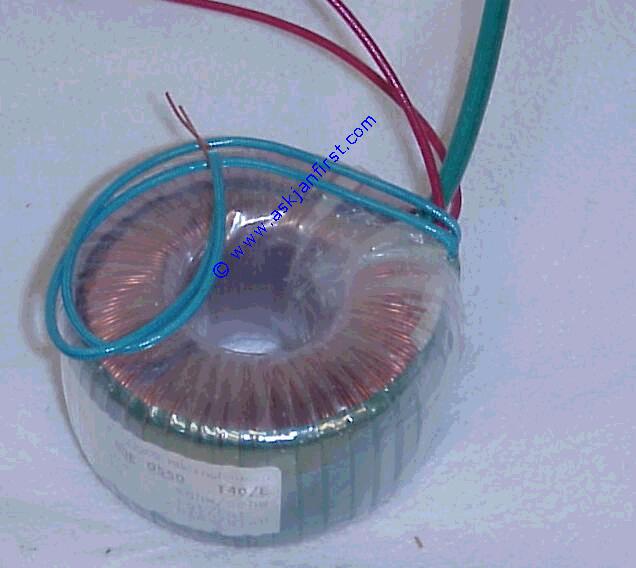

  NTRJ26 Netztrafo, passend zu Jogis Kopfhörerverstärker mit ECC 82. Ringkern, primär 230 V, sek. 170 V 300 mA und 15 V 2 A Toroidal mains transformer fitting Jogis tube headphone amp: prim 230 V, sec 170 V 300 mA and 15 V 2 A Transfo d´alimentation pour l´amplificateur de casque de Jogi, toroid, 230 V prim ; 170 V , 300 mA et 15 V 2 A secondaire. 55,00 65,45

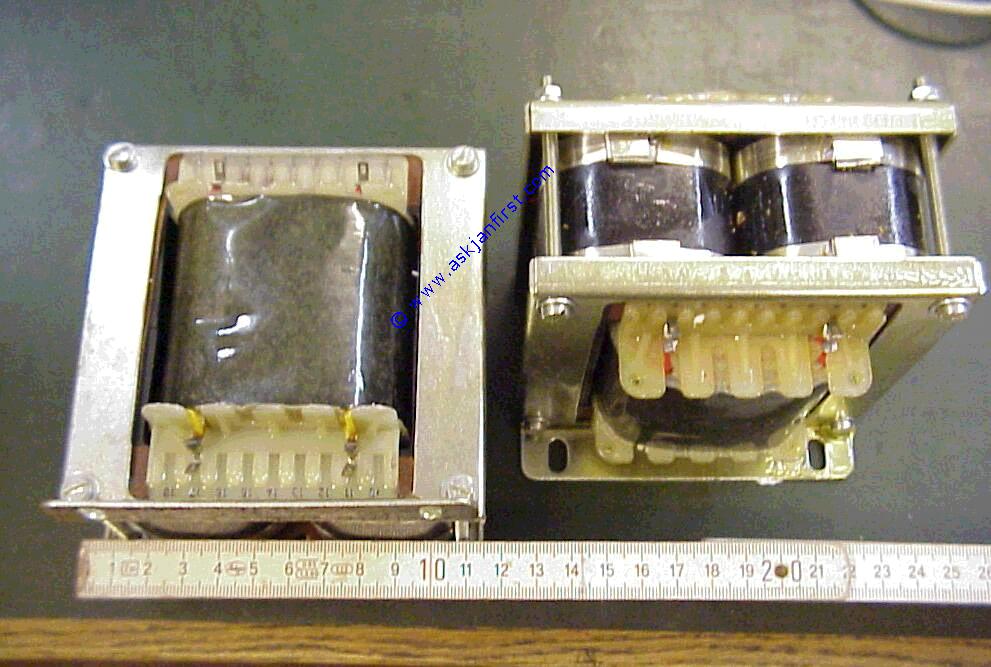

  ATHJ41 Dies ist ein Eintakt-Ausgangstrafo für den Betrieb von 6 S 33 S-W ("6C33") bei Anodenspannungen von 120-150 V und Ruheströmen von 250-350 mA. Kern: Schnittband, SM 102. Da dieser Trafo nicht aufwändig verschachtelt ist und eine sehr niedrige Primärimpedanz von nur 450 Ohm hat, sollte er NICHT für höhere Betriebsspannungen verwendet werden, dann paßt der Arbeitspunkt nicht mehr und es klirrt. Die 6 S 33 S ist ursprünglich eine Längsreglerröhre. Sie arbeitet am besten bei niedrigen Anodenspannungen und sollte keinesfalls jenseits 300 V eingesetzt werden. Bei Betrieb mit höheren Spannungen sollten Sie einen anderen Ausgangstrafo, z.B. den ATH41, verwenden.
Die beiden Primärwicklungen sind für den Betrieb mit 6 S 33 S-W parallel zu schalten. Für den Betrieb mit 6 S 41 S oder 6 S 19 P ( parallel, 2-4 Röhren) könenn die Primärwicklungen auch in Serie geschaltet werden. Eine Primärwicklung hat eine 50%-Anzapfung, so daß zahlreiche Variationsmöglichkeiten bestehen. Auch ist es nicht ratsam, auch "gematchte 6S33 parallel zu schalten, da diese über die Lebensdauer erheblich driften können.
SE OPT for one 6S33S-W
("6 C 33"), primary 450 Ohms.

Do only  use it with low operation voltage of not more than 120 - 150V. Despite many designs the 6S33 is a low-voltage loving tube.

This is safest for a 6 S 33. If ou want to operate it with higher voltages, use a different output transformer like the ATH41.

Doubel-C-core SM 102. Can also be used for parallel 6 S 41 S or 6 S 19 P.
Transfo de Sortie pour un
6 S 33 S - W ("6 C 33").

Tension anodique ne qu´120-150 V.

Si vous voulez une tension d´anode de plus de 150 V, il faut utiliser un autre transfo, comme le ATH 41.

impedance primaire 450 Ohm.
189,00 224,91

    Best.-Nr. Artikel  part description déscription Euro exkl. MWSt. Euro inkl. MWSt.
    Best.-Nr. Serie ATH Eintakt, Single Ended,  Single ended Series ATH SE Classe A avec un tube, Série "ATH.."
ATH38 SE 2,5 kOhm : 4-8-16-64 sec Ohm, 100 mA DC 25 W EI 105 C Ultralinear SE 2,5 kOhm : 4-8-16-64 sec Ohm, 100 mA DC 25 W EI 105 C Ultralinear SE 2,5 kOhm : 4-8-16-64 sec Ohm, 100 mA DC 25 W EI 105 C avec prise d´écran ( quand on utilise les pentodes) 129,00



153,51

ATH38.3

SE  3 kOhm : 4-8-16-64 sec Ohm, 100 mA DC 25 W
EI 105 C Ultralinear.
SE  3kOhm : 4-8-16-64 sec Ohm, 100 mA DC 25 W EI 105 C Ultralinear tap
SE 3kOhm : 4-8-16-64 sec Ohm, 100 mA DC 25 W EI 105 C avec prise d´écran ( quand on utilise les pentodes) 129,00
153,51

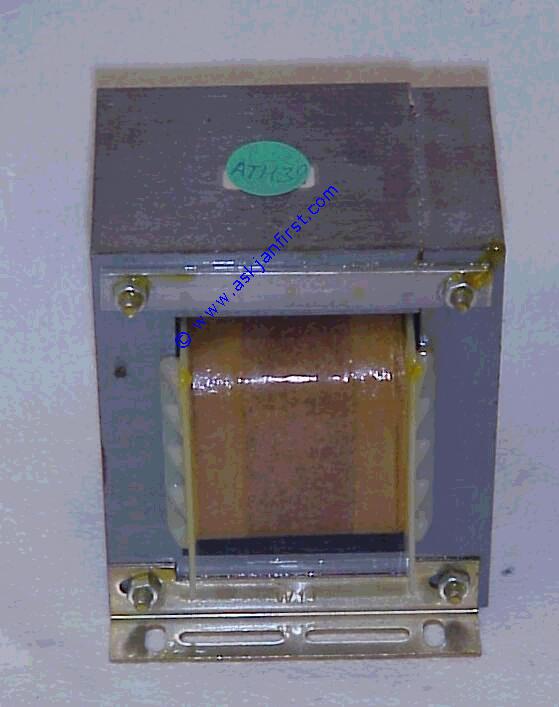

ATH39 SE 5 kOhm : 4-8-16-64 sec Ohm, 100 mA DC 25W EI 105 C Ultralinear SE 5 kOhm : 4-8-16-64 sec Ohm, 100 mA DC 25W EI 105 C Ultralinear SE 5 kOhm : 4-8-16-64 sec Ohm, 100 mA DC 25W EI 105 C. avec prise d´écran ( quand on utilise les pentodes) 129,00
153,51

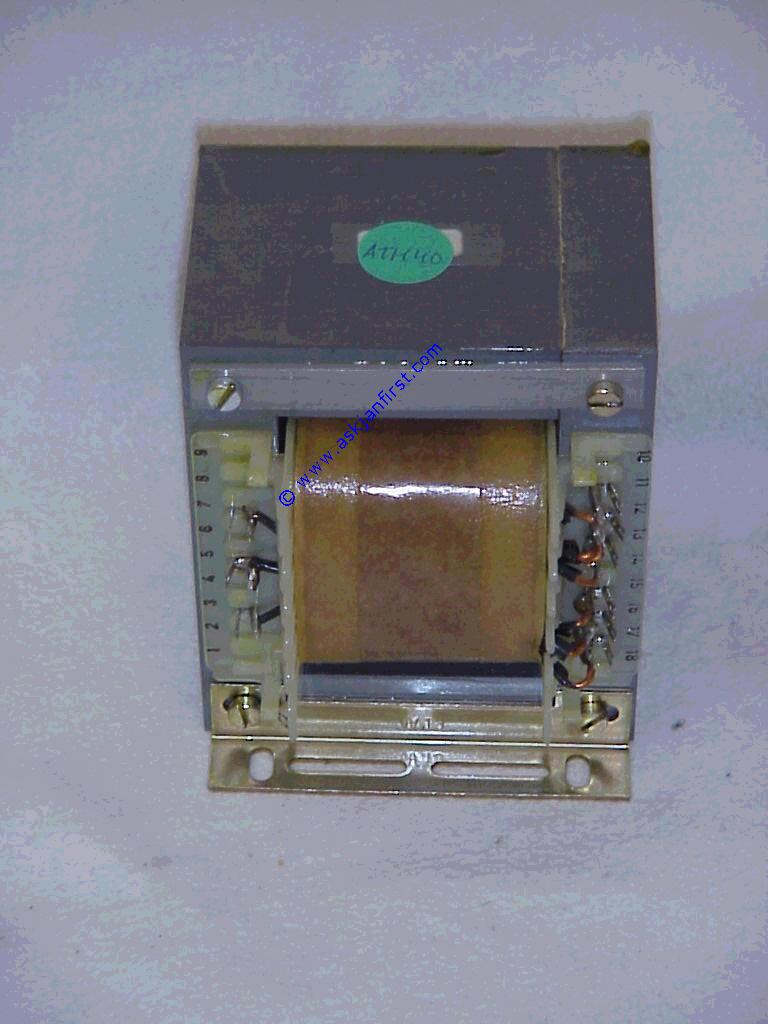

ATH40 SE 6,5 kOhm : 4-8-16-64 sec Ohm, 100 mA DC, 25 W EI 105 C Ultralinear SE 6,5 kOhm : 4-8-16-64 sec Ohm, 100 mA DC, 25 W EI 105 C Ultralinear  SE 6,5 kOhm : 4-8-16-64 sec Ohm, 100 mA DC, 25 W EI 105 C. avec prise d´écran ( quand on utilise les pentodes) 129,00
153,51
ATH41 SE 1,25 kOhm: 4-8-16-64 sec Ohm, 200 mA 50W EI 105C Ultralinear SE 1,25 kOhm: 4-8-16-32- Ohm, 200 mA 50W EI 105C Ultralinear SE 1,25 kOhm: 4-8-16-64 Ohm, 200 mA 50W EI 105C. avec prise d´écran ( quand on utilise les pentodes) 129,00
153,51

    ATH32 SE KT 88 Pentode, Triode nach der Bauanleitung in "Elrad", umschaltbar auf Pentode. EI 105 A SE for KT 88 in triode mode, EI 105 A SE pour KT 88 comme triode EI 105 A 115,00
136,85

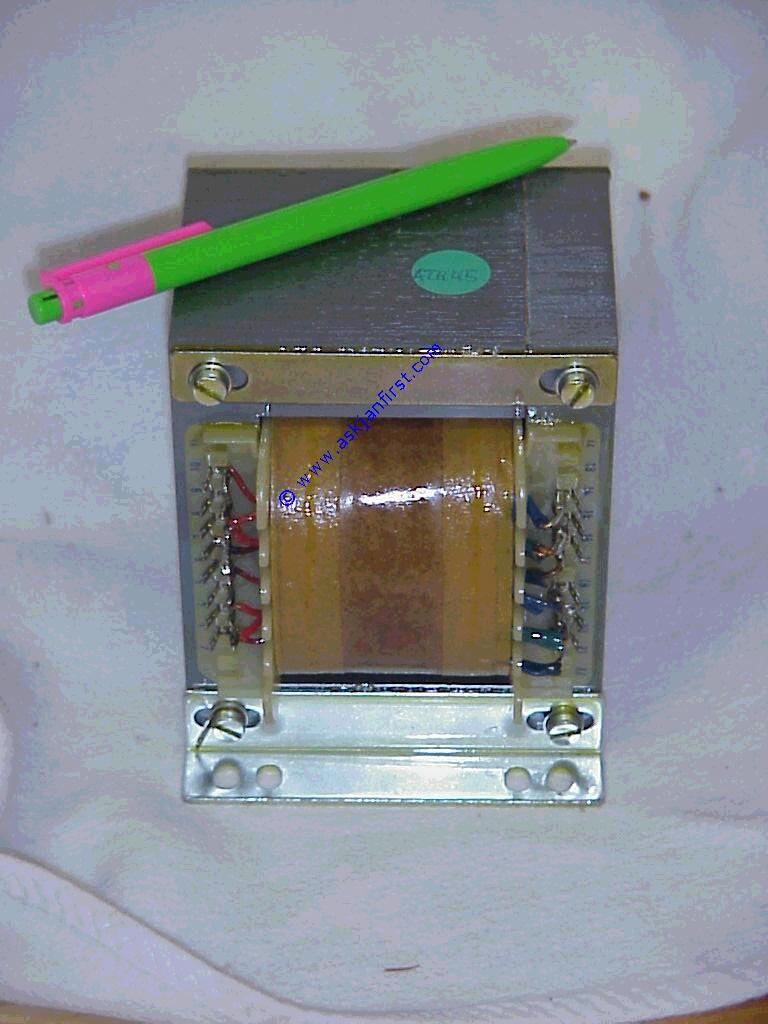

  ATH45 SE für 1250 V Ua und Triode 211 genau gemäß GE-Spezifikationen, EI 120/73,7 prim. 9,2 kOhm, sek 4,8,16 Ohm.
SE exactly accordingto the GE datasheet for 211 in class A: 1250 V plate, 9,2 kOhm : 4-8-16 Ohm.
SE pour 211 in class A: 1250 V anode, 9,2 kOhm : 4-8-16 Ohm,
199,00
236,81
    ATH52

SE für 6 S 33 S-W auf Kern EI 120/ EI126 gemäß Jogis Bauvorschrift SE for 6 S 33 S-W according to Jochen Gittel Design EI 120 SE pour 6S33S-W d´après Jochen Gittel, EI 120 149,00 177,31

    Art.No. Artikel  part description déscription Euro exkl. MWSt. Euro inkl. MWSt.
    Best.-Nr. Serie ATH Gegentakt, Push Pull,  Push Pull Series ATH Montage symmétrique, Séries "ATH"
    ATH90

Trafo zur Ansteuerung elektrostatischer Lautsprecher. Betrieb mit Gegentakt-Röhrenverstärker, z.B. 2*KT88, ca 50 W bei 500 V Primär ergibt ca 5-7kV Sekundär, mehrfach angezapft, experimentierfähig. ACHTUNG: Diese Spannungen sind definitiv lebensgefährlich. Hochwertige, aufwändig verschachtelte und sorgfältig isolierte, vakuumgetränkte Ausführung. Transformer for electrostatic speakers: transforms directly from the plates of a pair of 6550 or KT 88 to 5-7 kV. Be CAREFUL, those voltages are LETHAL !!. Carefully constructed and vacuum impregnated transformer. Transfo pour l´operation des hautes parleurs electrostatiques: 2*6550/ KT 88 à 5-7 kV. 192,00 228,48

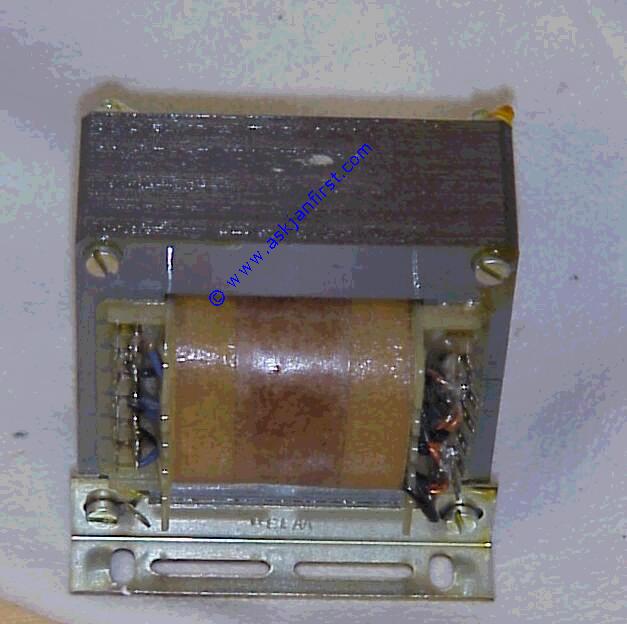

  ATH34 PP, 30 W, Raa = 5 kOhm (5 kOhm ct.): 4-8-16 Ohm, ultralinear PM 82a PP,  30 W, Raa = 5 kOhm (5 kOhm ct.): 4-8-16 Ohm, ultralinear PM 82a PP,  30 W, Raa = 5 kOhm (5 kOhm ct.): 4-8-16 Ohm, avec prise d´écran PM 82a 99,40
118,29
    ATH134

PP,  30 W, Raa = 5 kOhm (5 kOhm ct.): 4-8-16 Ohm, ultralinear PM95, sonst wie ATH34 PP,  30 W, Raa = 5 kOhm (5 kOhm ct.): 4-8-16 Ohm, ultralinear PM 95, sonst wie ATH34 PP,  30 W, Raa = 5 kOhm (5 kOhm ct.): 4-8-16 Ohm, avec prise d´écran PM 95, sonst wie ATH34 99,40
118,29

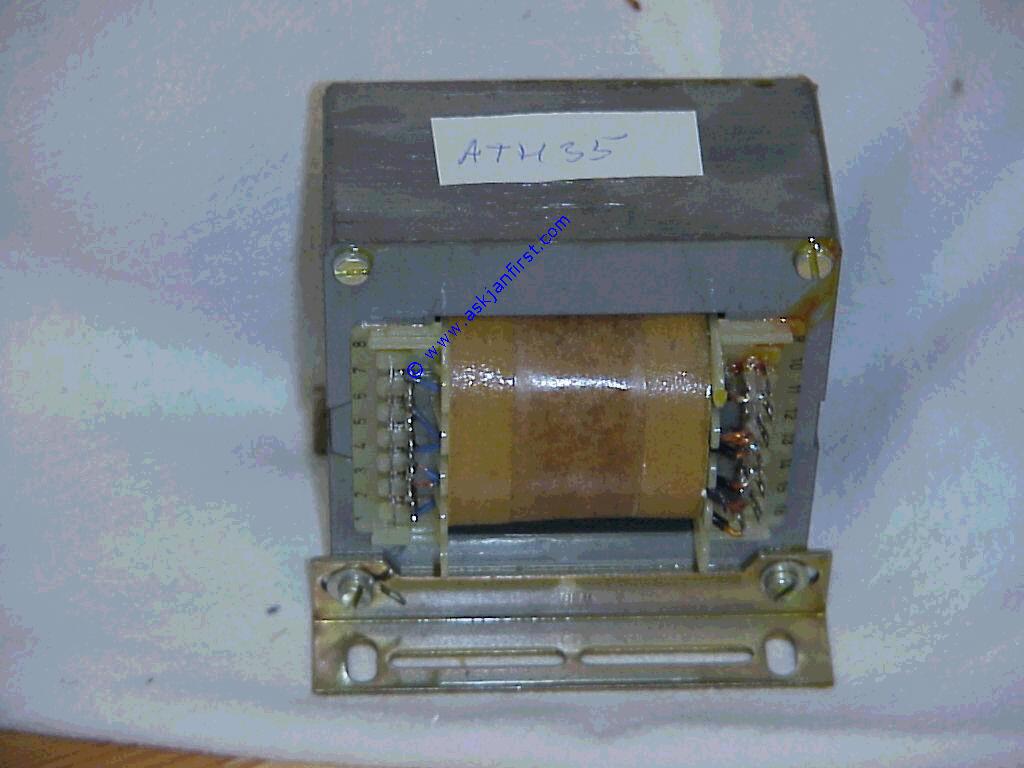

  ATH35 PP,  50 W, Raa= 5 kOhm (5 kOhm ct): 4-8-16 Ohm,ultralinear PM 95b PP, 50 W, Raa= 5 kOhm (5 kOhm ct): 4-8-16 Ohm,ultralinear PM 95b PP,  50 W, Raa= 5 kOhm (5 kOhm ct): 4-8-16 Ohm,avec prise d´écran PM 95b 139,70
166,24

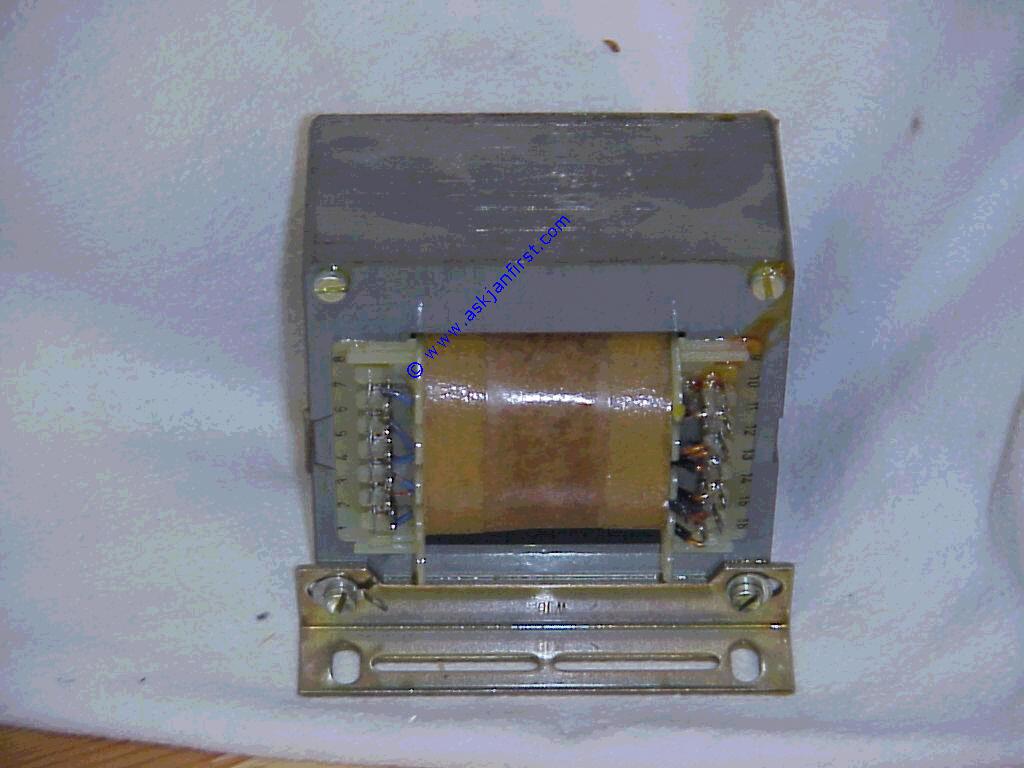

  ATH36 PP, 60 W, Raa=4,3 kOhm (4,3 kOhm ct): 4-8-16 Ohm,ultralinear PM 95b PP, 60 W, Raa=4,3 kOhm (4,3 kOhm ct): 4-8-16 Ohm,ultralinear PM 95b PP,  60 W, Raa=4,3 kOhm (4,3 kOhm ct): 4-8-16 Ohm,avec prise d´écran PM 95b 139,70
166,24
    ATH37 PP,  60 W, Raa=6,6kOhm (6,6kOhm ct): 4-8-16 Ohm,ultralinear PM 144a PP, 60 W, Raa=6,6kOhm (6,6kOhm ct): 4-8-16 Ohm,ultralinear PM 144a PP, 60 W, Raa=6,6kOhm (6,6kOhm ct): 4-8-16 Ohm,avec prise d´écran PM 144a 159,53
189,84
    ATH44 PP, 280 W, Raa=1,9 kOhm,(1,9kOhm ct): 4-8-16 Ohm,ultralinear PM 135 PP,280 W, Raa=1,9 kOhm,(1,9kOhm ct): 4-8-16 Ohm,ultralinear PM 135 PP, 280 W, Raa=1,9 kOhm,(1,9kOhm ct): 4-8-16 Ohm,avec prise d´écran PM 135 204,90 243,83

  ATH22 PP, 4* EL 34, 100W, Ua 550 V PM 114 PP, 4* EL 34, 100W, Ua 550 V PM 114 PP, 4* EL 34, 100W, Ua 550 V PM 114 159,70 190,04
    ATH23 PP, Raa 5 kOhm, 14 W / 425 V, sek 4,8,16Ohm PM 82 b PP, Raa 5 kOhm, 14 W / 425 V, sek 4,8,16Ohm PM 82 b PP, Raa 5 kOhm, 14 W / 425 V, sek 4,8,16Ohm PM 82 b 95,70
113,88
    ATH24 PP, Raa = 2 kOhm, 150 W NF, ultralinear, PM114b PP, Raa = 2 kOhm, 150 W NF, ultralinear, PM114b PP, Raa = 2 kOhm, 150 W NF, avec prise d´écran, PM114b 187,00
222,53
    ATH25 PP; 8-10 W bei Raa=2 kOhm , Ub = 240 V, I ca 60-70 mA für eine (!) 6 AS 7 G, Sek 4,8 Ohm PM 82 b PP; 8-10 W bei Raa=2 kOhm , Ub = 240 V, I ca 60-70 mA für eine (!) 6 AS 7 G, Sek 4,8 Ohm PM 82 b PP; 8-10 W bei Raa=2 kOhm , Ub = 240 V, I ca 60-70 mA für eine (!) 6 AS 7 G, Sek 4,8 Ohm PM 82 b 89,50 106,51
    ATH28 PP für 4*6080, Ua=150 V, Ia = 640 mA Raa= 1,5 kOhm  PM114 PP für 4*6080, Ua=150 V, Ia = 640 mA Raa= 1,5 kOhm  PM114 PP für 4*6080, Ua=150 V, Ia = 640 mA Raa= 1,5 kOhm PM114 142,40
169,46

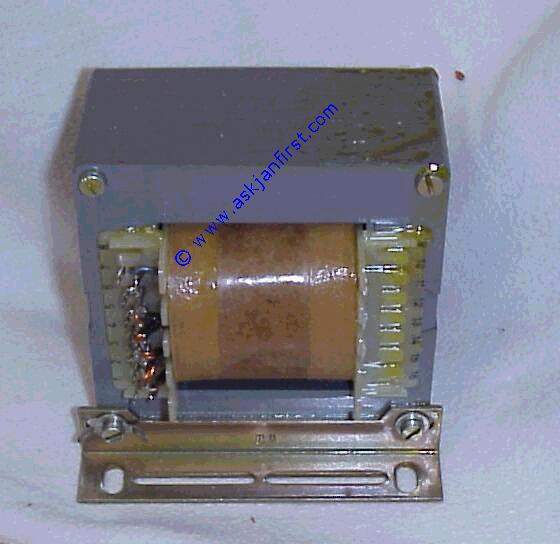

  ATH30 PPP 2*EL34, Spartrafo, Parallel push pull PM 95b PPP 2*EL34, autotransformer, Parallel push pull PM 95b PPP 2*EL34, Parallel push pull PM 95b 114,00
135,66
    ATH42 PP, 2* EL 95, ECL 86, ECL 82; ELL80; ECLL800. Raa = 10 kOhm M 55 a PP, 2* EL 95, ECL 86, ECL 82; ELL80; ECLL800; Raa = 10 kOhm M 55 a PP, 2* EL 95, ECL 86, ECL 82.; ELL80; ECLL 800; Raa = 10 kOhm M 55 a 62,90
74,85
    ATH51

PP mit Raa= 3,4 kOhm, M 102 B gemäß Jogis BV. PP, Raa = 3,4 kOhm, M102B, according to Jogi für EL 34 etc. PP Raa = 3,4 kOhm d´après Jochen Gittel, M 102 147,00 174,93
    ATH81

PP für 4* EL 34 im B-Betrieb, z.B. gemäß "the Rocker", 150-200 W. 5kOhm Raa auf 4,8,16 Ohm PP for 4* EL 34 in class B at 800 V B+, 5kOhm Raa, 4,8,16 Ohms sec. PP pour 4* EL 34 en classe B avec 800 V, 5kOhm Raa, 4,8,16 Ohm sec. 189,00 224,91

    Art.No. Artikelbeschreibung. / Article Description / Déscription Bemerkungen / Remarks / Remarques Kerngröße / Core size / Decoupes de tôles Euro exkl. MWSt. Euro inkl. MWSt.
    Best.-Nr. Serie STH Zwischentrafos, Induktive Lautstärke-Regler (Spartrafos). Interstage transformers, inductive volume controls (autotransformer). Transfos de couplage, Transfos de potentiomètere de volume. Series "STH": Interstage transformers, other special purpose transformers Séries: "STH": Transfos de couplage et autres transfos speciaux.

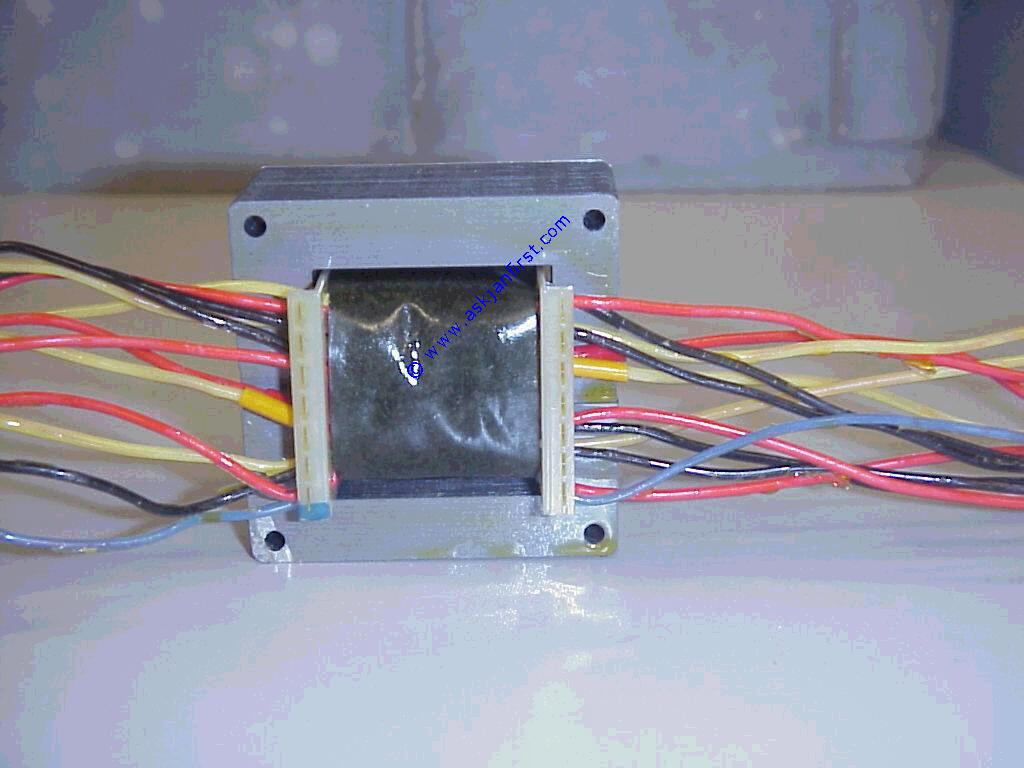

  STH20 Spartrafo f. induktiven Lautstärkesteller. Die klassische Tonfrequenzdrossel. Dient in Verbindung mit einem Drehschalter als Lautstärke-Einsteller, statt eines Potis.  Nominelle Impedanz: 20 kOhm, 22 Anzapfungen, so daß eine 24-stufige Abstufung erreicht wird. PM 61 a. Inductive volume control, 20 kOhm, 22 taps so 24 positions in total. PM 61 a.
potentiométre inductive "autotransformateur" avec 22 prises / 24 positions. Fabrication Allemande. 109,70
130,54

TAT3629
Präzisionsdrehschalter, gekapselt, 4 mal 23 Positionen, brückend, für den Bau von Volume-Reglern mit Einzelwiderständen oder zur Benutzung mit unserem STH 20 inductive volume control. Dimensionierungsvorschläge, Bilder etc im zur Verfügung gestellten PDF zum Download Rotary switch, four levels with23 positions ea. For use with our STH 20 volume control or with resistor ladders. Dimension help and pictures online for download Commutateur 4*23, haute qualité, pour remplacer les potentiométres de volume ou pour l´utilisation avec notre STH20 20,00
23,20

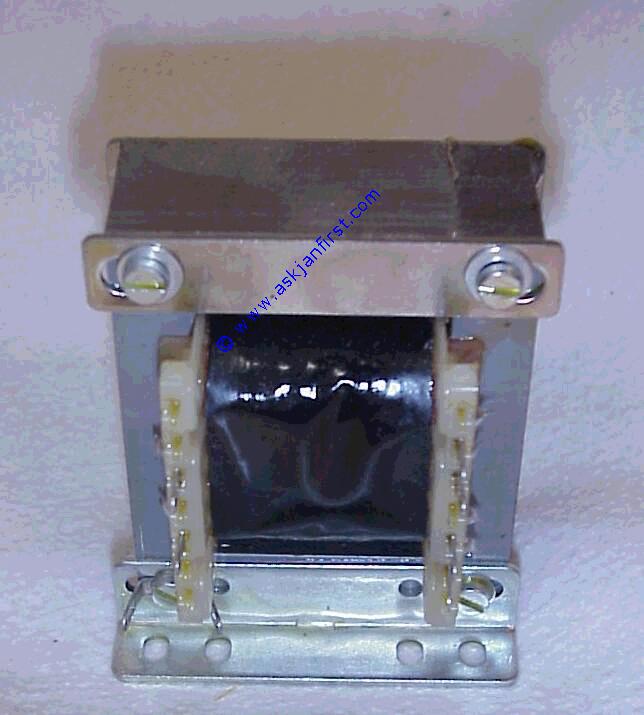

  STH21 Zwischenübertrager 5 kOhm auf 5+5 kOhm, EI-Kern. DC bis 10 mA, EI 60, Haube lieferbar Interstage: 5 kOhm : 5+5 kOhm, 10 mA DC, can be shielded with EI60- transformer shield, order code TRAZ12 or TRAZ01 Core EI 60 Transfo de couplage 5kOhm: 5+5 kOhm, 10 mA DC, EI 60 69,23
82,38

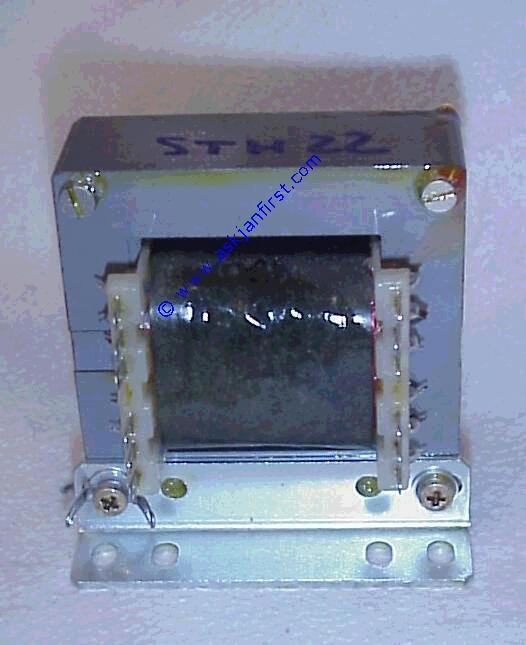

  STH22 Zwischenübertrager Gegentakt 5+5 kOhm auf 5+5 kOhm, alle Wicklungen zusätzlich nochmal in der Mitte angezapft. Kern PM 61 a Interstage: 5+5 kOhm : 5+5 kOhm, all windings also centertapped. Core PM 61 a Transfo de couplage 5+5 kOhm: 5+5 kOhm,PM 61 a, tous les quatres bobinages ont des prises à 50% 69,23
82,38

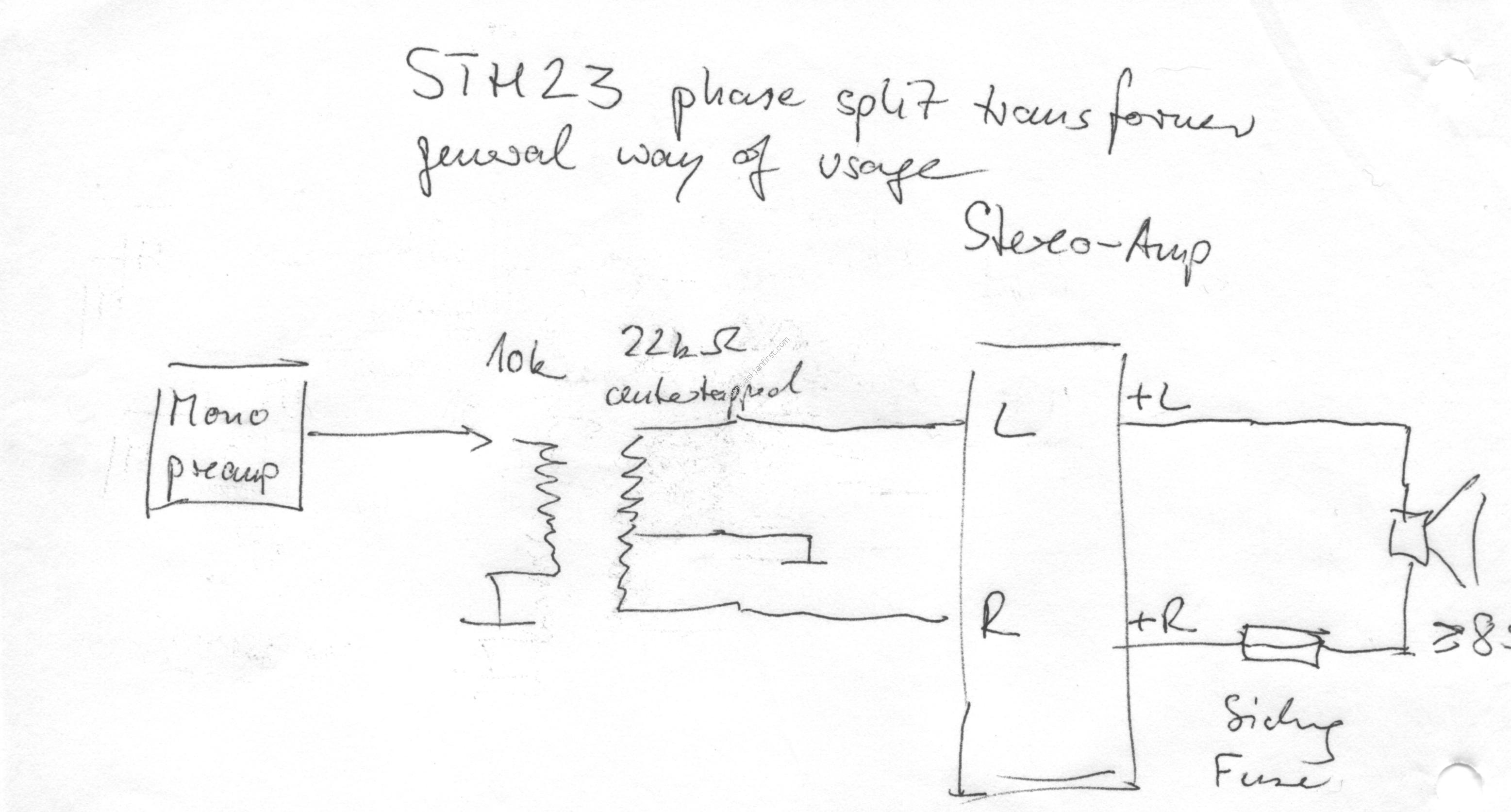

  STH23

Phasenwender zur Brückenschaltung von Stereoendstufen als Mono-Brücke, 10 kOhm auf 22kOhm mit Mittlelabgriff, PM 61a Phase inverter used to bridge amp outputs. Inverteur du phase pour utilsier deux amps pour un seul haute parleur. 69,23
82,38

    Art.No. Artikel  description déscription Euro exkl. MWSt. Euro inkl. MWSt.
    Best.-Nr.
      Sonderposten und Gebrauchtware Surplus and used transformers Surplus et transfos utilisés
  ATRA0002 Ausbautrafo, Eintakt aus Röhrenradios,
Praktisch nie paarweise vorhanden.

Daher für Bastelprojekte  Neuware verwenden.

Wen es aber gänzlich graust, einen neuen Trafo in ein altes Gerät zu bauen, denen bieten wir hier Ausbau- Endstufen- Röhrenradiotrafos an. Ausbau, daher Primär  zwischen 4 und 8 kOhm, Sekundär ca 5 Ohm.
Used transformer stripped out of old tube radios.

Please order as sparepart only, we almost never have pairs of equal trannies.

 If you want to build your own amp, use new transformers.

This offer is for those who don´t feel comfortable using a new transformer in an old radio.

Primary impedances between 4 and 8 kOhms , secondary typically 5 Ohms.

Transformateur occasion
de vieilles postes comme pièce d´echange seulement.
Si vous voulez constuire votre propre amplificateur, utilisez des transformateurs neufs

Impédances primaires entre 4 et 8 kOhms, typique 5 ohms secondaires.
14,00 16,66
      Zubehör Accesories for transformers Accesoires pour les transfos
      Trafohaube zur Verkapselung von Trafos und für liegende Montage ohne Fuß Transformer cover without mounting foot Capot pour les transfos, sans pied
TRAZ12 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 60. Eisenblech,
Transformer cover, for dimensions see datasheet. Steel, surface treated size EI 60 Capot pour transfos, fer, EI 60 4,00 4,76
TRAZ13 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 78. Eisenblech, galvanisch beschichtet oder roh, je nach Lieferbarkeit. Achtung: Bei Montage auf EI78-Trafos, z.B. ATRA0211, ATRA0427 oder TRA200 müssen die Schraubenlöcher etwas aufgefeilt werden. Transformer cover, for dimensions see datasheet. Steel, surface treated size EI 75. To mount them on an EI78 tranny like our TRA200 you have to widen the holes a bit. Capot pour transfos, fer, EI 75, pour les installer sur nos transfos tôles EI78 il faut modifier les trous un peu. 5,00 5,95
TRAZ14 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 84. Eisenblech, galvanisch beschichtet Transformer cover, for dimensions see datasheet. Steel, surface treated size EI 84 Capot pour transfos, fer, EI 84 6,00 7,14
TRAZ15 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 96 . Eisenblech, galvanisch beschichtet Transformer cover, for dimensions see datasheet. Steel, surface treated size EI 96 Capot pour transfos, fer, EI 96 8,30
9,88
TRAZ16 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 108 . Eisenblech, galvanisch beschichtet Transformer cover, for dimensions see datasheet. Steel, surface treated Size EI 108 Capot pour transfos, fer, EI 108 10,50
12,50
TRAZ17 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 126. Eisenblech, galvanisch beschichtet Transformer cover, for dimensions see datasheet. Steel, surface treated Size EI 126 Capot pour transfos, fer, EI 126 13,70 16,30
TRAZ18 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 150. Eisenblech, galvanisch beschichtet Transformer cover, for dimensions see datasheet. Steel, surface treated Size EI 150 Capot pour transfos, fer, EI 150 16,90 20,11
      Trafohauben zur stehenden Montage mit Fuß Transformer cover with mounting foot Capot pour les transfos, avec pied
TRAZ01 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 60. mit Winkelfuß für stehende Montage Transformer cover, for dimensions see datasheet. Steel, surface treated with mounting foot for upright assembly size EI 60 Capot pour transfos, fer, EI 60 4,00
4,76
TRAZ02 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 75. mit Winkelfuß für stehende Montage. Achtung, bei Montage auf EI78-Kernen müssen die Schraubenlöcher nachgefeilt werden. Transformer cover, for dimensions see datasheet. Steel, surface treated with mounting foot for upright assembly size EI 75, when using with EI78 cores holes have to be widened a bit. Capot pour transfos, fer, EI75. Pour les installer sur les transfos EI78 il faut modifier les trous. 5,00 5,95
TRAZ03 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 84 mit Winkelfuß für stehende Montage Transformer cover, for dimensions see datasheet. Steel, surface treated with mounting foot for upright assembly size EI 84 Capot pour transfos, fer, EI 84 6,00 7,14
TRAZ04 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 96. mit Winkelfuß für stehende Montage Transformer cover, for dimensions see datasheet. Steel, surface treated with mounting foot for upright assembly size EI 96 Capot pour transfos, fer, EI 96 8,30 9,88
TRAZ05 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 108. mit Winkelfuß für stehende Montage Transformer cover, for dimensions see datasheet. Steel, surface treated with mounting foot for upright assembly Size EI 108 Capot pour transfos, fer, EI 108 10,50 12,50
TRAZ06 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 126. mit Winkelfuß für stehende Montage Transformer cover, for dimensions see datasheet. Steel, surface treated with mounting foot for upright assembly Size EI 126 Capot pour transfos, fer, EI 126 13,70 16,30
TRAZ07 Trafoabdeckhaube für EI- Kern. Abmessungen siehe Datenblatt. Größe EI 150. mit Winkelfuß für stehende Montage Transformer cover, for dimensions see datasheet. Steel, surface treated with mounting foot for upright assembly Size EI 150 Capot pour transfos, fer, EI 150 16,90
20,11
      Sonstige Trafohauben und Transformator-Zierelemente Other transformer covers Autres capots pour les transfos
  TRAZ08 Trafoabdeckhaube für M102-Kern. verzinkt Cover for M 102 core zinc plated
Capot pour tôle M 102, zingué.
11,00 13,09

Index / Accueil
Linkpage
