Zählrohre.
Geiger tubes
Tubes compteur Geiger


Nach Kundenrückfragen finden Sie hier zunächst grundsätzliche Info zu Zählrohren:
Ein wesentliches Kriterium bei Zählrohren ist die "aktive Fläche", je größer, desto höher die Empfindlichkeit, leicht nachzuvollziehen, denn je größer eine Fläche, desto höher die Wahrscheinlichkeit, dass ein Strahlenquant hineinfliegt.
Die hier gelisteten Zählrohre sind allesamt deutlich größer als das, was sich so im "Feldwaldwiesengeigerzähler" findet.

Ein weiteres Kriterium ist die Wandstärke. Auch verständlich, denn durch die Wand muss das zu messende Teilchen natürlich hindurch. Die Wandstärke definiert nicht die Empfindlichkeit, sondern die untereEnergiegrenze der messbaren Strahlung. Während hochenergetische Gammastrahlung auch Zählrohrwände aus Stahlblech durchdringt, Betastrahlung Glas gut durchdringt, benötigt man zum Messen von Alphastrahlung hauchdünne Fensterzählrohre. Über die Auswahl des Wandmaterials und dessen Stärke kann man also Einfluss auf den spektralen Empfindlichkeitsbereich nehmen.
Die Wandstärke wird üblicherweise in einem "Flächengewicht" angegeben, meist in mg/cm2. Kleine, handelsübliche Mantelzählrohre, z.B. für Taschengeigerzähler kommen i.d.R. auf Wandstärken i.d. Größenordnung von 100mg/cm2, Fensterzählrohre mit Folien-oder Glimmerfenster auf Stärken von 1-3 mg/cm2. Natürlich sind diese Fenster höchst empfindlich gegen mechanische Einflüsse. Ein Trommelfell ist geradezu stabil dagegen.
General information about Geiger counter tubes:
A main criteria of counter tubes is the "active area" of the tube. Quite reasonable, the bigger an area the higher the probability that a radiation quantum finds its way through it and is being detected.
The tubes listed here are all bigger than those usually used in handheld radiation detectors.


Another important criteria is the wall thickness or -density. Also quite clear because the radiation quantum to be measured must pass through this wall. While high energy gamma rays also penetrate steel walls, beta radiation passes glass you need very thin windowed window counter tubes to measure alpha radiation. By chosing the proper counter tube material you can influence the spectral response of a counter tube.
Wall thickness is usually given in "weight per cm2", usually in mg/cm2. Standard handheld geigercounterubes have wall thicknesses in the region of 100mg/cm2, alpha-detecting tubes have windows in the weight region of 1-3 mg/cm2. No need to mention that those thin windows are extremely fragile and to be treated with very very very much care...
Avis général regardant les tubes compteur Geiger:
Il y a deux caractéristiques principales des tubes Geiger: La "surface active" indiquant la sensitivité générale: Facile a comprendre: un rayon gamma a une probabilité plus gros de passer une surface grande comparé a une surface petite. Les tubes en vente ici sont des tubes professionels ayant une surface plus gros que les tubes on trouve dans des petits compteurs a main.

Un autre paramètre important est l´épaisseur de la paroi du tube. Les rayons gamma passent des parois du fer, les rayons beta et especiallement alpha ne passent que des parois très légères. Normalement ce paramètre est indique dans la facon d´une densité de poids par cm2. Les tubes on trouve dans des compteurs ont env. 100mg / cm2, les tubes a fenêtre sensitive aux rayons alpha ont environ 1-3mg/cm2.

          Volker hat eine elektronische Fliegenklatsche zum Geigerzähler umgebaut.
Damit erhält man günstig eine Hochspannungsversorgung.Beschreibung
Volker uses an electronic flyswap as PSU for his geigercounter Volker a modifié un tue-mouche electrique pour alimenter un tube compteur Euro ohne MWSt. Euro incl. MWSt.
    Type Hersteller Zustand Beschreibung Description Déscription Euro ohne MWSt. Euro incl. MWSt.
  VA-Z 110 D n / no Mantelzählrohr, 20mm aktive Länge * 10mm Durchmesser. 25-30mg/cm2 Wandstärke, Betrieb bei ca. 1000V cylindrical countertube, 20mm active lenghte * 10mm diameter. 25-30mg/cm2 Wall weight, working voltage at approx. 1000V Compteur cylindrique, 20*10mm2 ; 25-30mg/cm2, tension d´opération env. 1000V 42,00 49,98

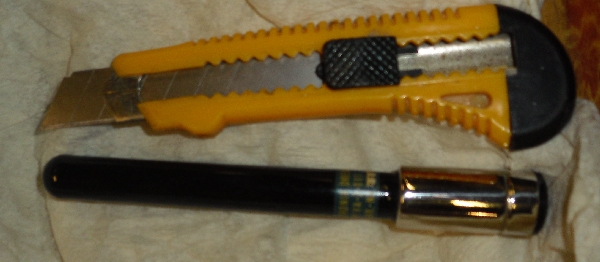

  VA-Z 111 D n / no Mantelzählrohr, 80mm aktive Länge * 15mm Durchmesser. 30-45mg/cm2 Wandstärke, Betrieb bei ca. 1000V Cylindrical countertube, 80mm active length * 15mm diameter. 30-45mg/cm2 Compteur cylindrique, 80*15mm2 ; 30-45mg/cm2, tension d´opération env. 1000V 44,00 52,36

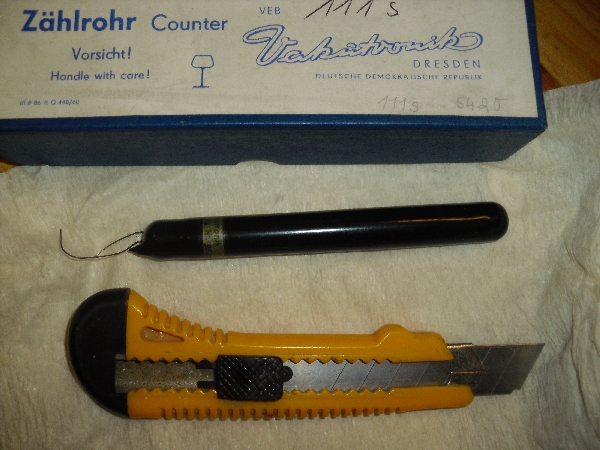

  VA-Z 111s D n / no wie VA-Z 111, jedoch mit Lötanschluss like VA-Z 111 but as solder-in type comme VA-Z 111 mais avec fils à soudre 44,00 52,36

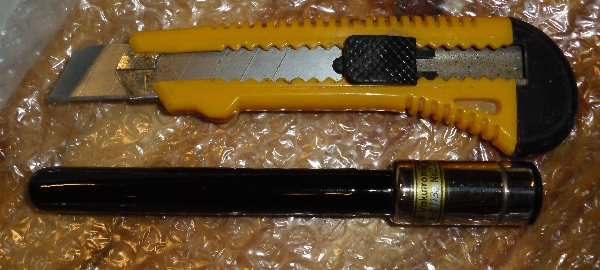

  VA-Z 113 D n / no Flüssigkeitszählrohr z.B. zum Eintauchen, 80mm aktive Länge * 15mm Durchmesser. 25-40mg/cm2 Wandstärke, Betrieb bei ca. 1000V Dip-in liquid countert tube, 80mm active length * 15mm diameter. 25-40mg/cm2 wall weight, working voltage at approx. 1000V Compteur à plonger dans des substances liquides, données electriques comme VA-Z 111 44,00 52,36

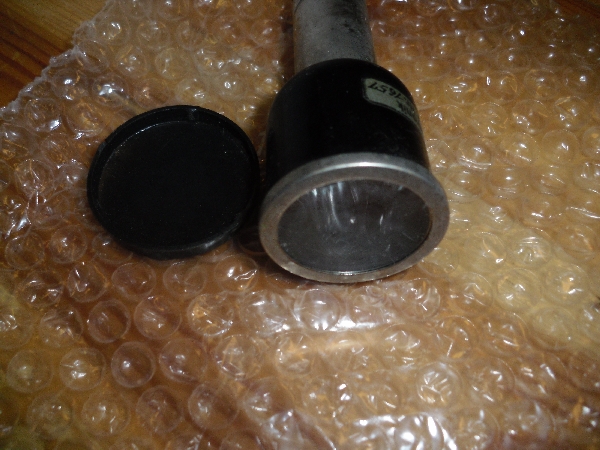

  VA-Z 310 D n / no Fensterzählrohr mit 29mm Fensterdurchmesser. Betrieb bei ca. 1450V, beta- und gammaempfindlich, 1,7-2mg/cm2, also auch für niedrige Energien geeignet. Window-type counter tube with 29mm window diameter. Working voltage around 1450V, beta- and gammasensitive, 1,7-2mg/cm2, suitable for low-energy radiation. Compteur à fenêtre d´ß un diam. de 29mm. Sensitive aux rayons beta et gamma. 1,7-2mg/cm2, aussi utile pour les niveaux d´énergie bas. 48,00 57,12

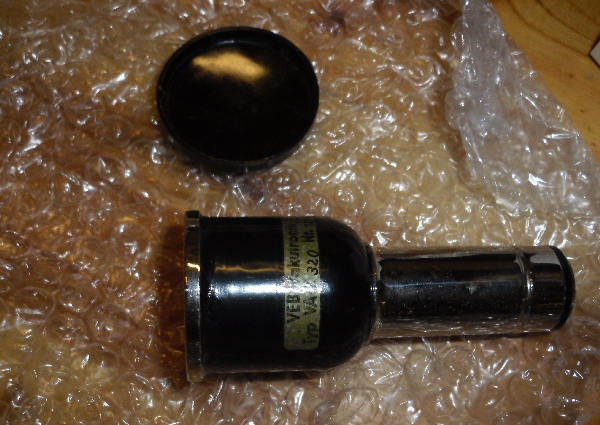

  VA-Z 320 D n / no Wie VA-Z 310, jedoch mit etwas höherer Wandstärke von 2,5-4mg/cm2 like VA-Z 310,but typical 2,5-4mg/cm2 wall weight Comme VA-Z 310 mais 2,5 à 4 mg/cm2 44,00 52,36

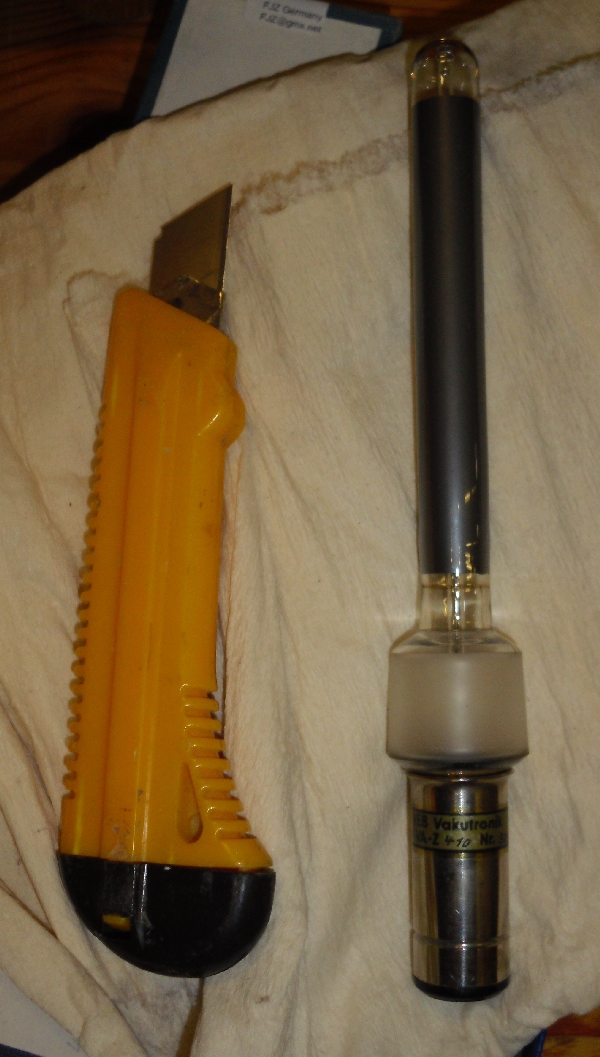

  VA-Z 410 D n / no Zählrohr mit Normschliff 29/22, elektrische Daten ähnlich VA-Z113 Counter tube with ground glass joint 29/22, electrically comparable to VA-Z113 Compteur avec broche à installation dans des ballons/verres, comparable à VA-Z113 46,00 54,74

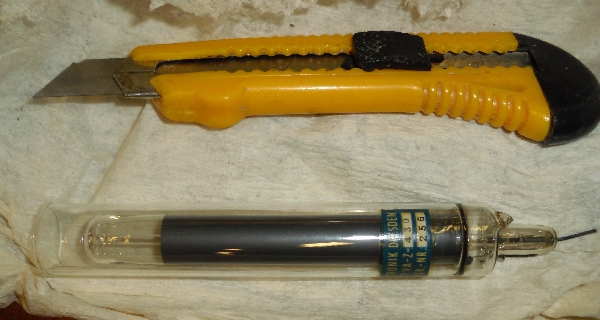

  VA-Z 430 D n / no Flüssigkeitszählrohr in Reagenzglasform, zur Messung von Radioaktivität in Flüssigkeitsproben, z.B. Lebensmitteln. Ca. 15ml Becherinhalt. 25-40mg/cm2, U ca. 1000V, 70*15mm2 Liquid media counter tube in test tube-version for measurement of radiation in defined liquid quantities. 15ml test volume. 25-40mg/cm2, U approx. 1000V, 70*15mm2 Compteur integré dans un tube à essai de 15ml pour examiner les échantillons liquides. U approx. 1000V, 70*15mm2 48,00 57,12

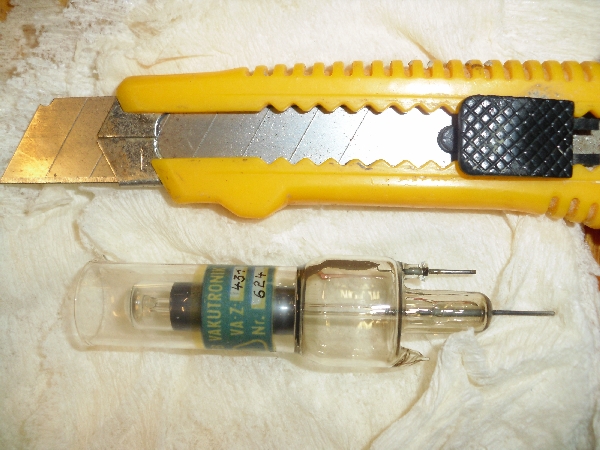

  VA-Z 431 D n / no Flüssigkeitszählrohr in Reagenzglasform, zur Messung von Radioaktivität in Flüssigkeitsproben, z.B. Lebensmitteln. Ca. 3 ml Becherinhalt. 20-25mg/cm2, U ca. 1000V, 10*20mm2 Liquid media counter tube in test tube-version for measurement of radiation in defined liquid quantities. 3ml test volume. 20-25mg/cm2, U approx. 1000V, 10*20mm2 Compteur integré dans un tube à essai de 3ml pour examiner les échantillons liquides. U approx. 1000V, 10*20mm2 48,00 57,12

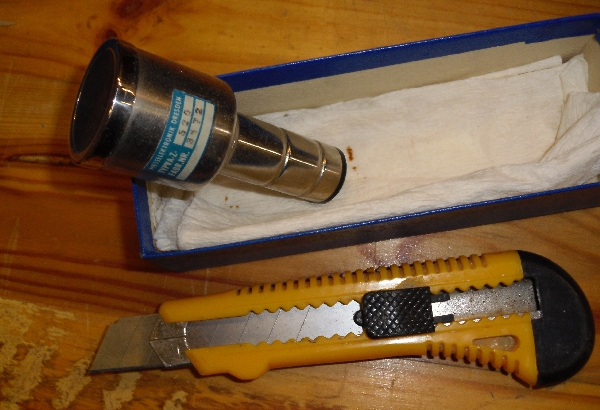

  VA-Z 520 D n / no Proportionalfensterzählrohr, 29*20mm2, alpha-beta-gammaempfindlich, typ. 1,8-2mg/cm2, U ca 1500V Proportional.window-countertube, very thin window, 29*20mm2, alpha-beta-gammasensitive, typically. 1,8-2mg/cm2, U ca 1500V Compteur-proportional à fenêtre pour rayons alpha, beta et gamma. 1500V, env. 1,8-2mg/cm2, très sensitive 71,00 84,49
Weitere, neuere gelistete Röhren, die noch nicht in der Hauptliste stehen

More freshly listed tubes

Plus des tubes neuf en liste
